STM32之option bytes踩坑记录

最近在做一个stm32项目，用的盗版jlink调试，突然某次下完程序，stm32竟然开始无限重启了，量了一下复位脚，发现有周期性的重启脉冲输出，一开始我以为是硬件坏了，重新焊了一套硬件，发现新焊的是好的，但是原来那块板子，检查来检查去感觉也不像是硬件和程序的问题。

后来我查了一些资料，想到去检查复位后的RCC_CSR寄存器，这里会标识系统是由哪个信号引发的reset，看了以后才发现是由于看门狗引起的，但是看门狗我软件上都一直没开过，感觉非常奇怪。

后来查了些资料才发现：

STM32的独立看门狗可以是硬件使能或软件使能，硬件使能是通过option bytes配置，软件使能是通过软件设置寄存器位配置。 硬件使能的看门狗，在系统上电之后就开始工作，一旦开始工作就没有办法让它停止工作；而软件使能的看门狗，只有在设置了相应的寄存器位后才能开始工作，一旦开始工作，只有系统复位才能让它停止工作。 如果启用了硬件使能，必须通过擦除相应的选择字节位关闭硬件看门狗功能，这时看门狗的功能可以通过软件使能。

原来那么高端的，竟然还有option bytes这种东西，再查阅了一些关于option bytes资料:

STM32 的 Flash information block 部分，包含有特殊的选项字节，可以用于系统配置等信息， 其中还有两个有效字节（实际四个字节，两个是校验字节）的用户自定义数据字节。用ST-LINK可以直接配置这些特殊的配置位。

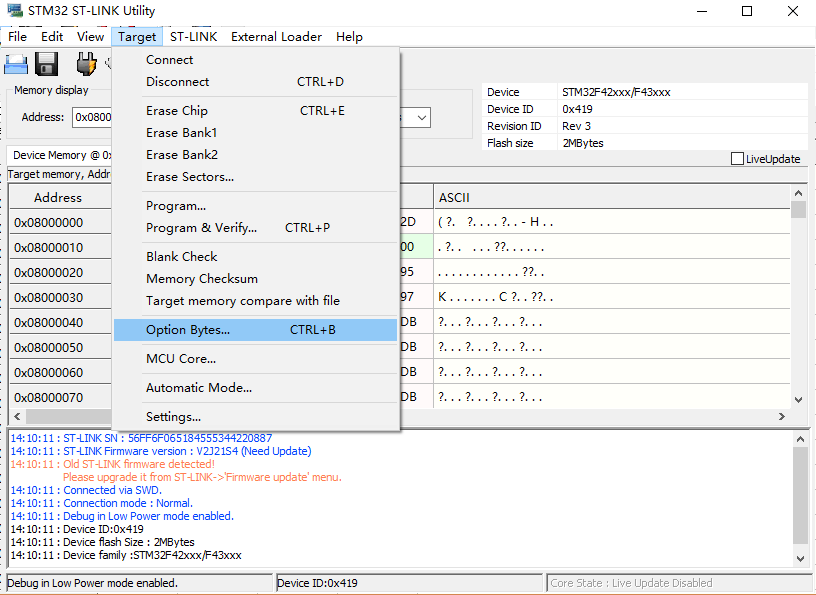

原来如此，STM32也有类似51/AVR之类的熔丝位，但是一般来说平时手动设置会比较少，所以不太注意这一点，用ST-LINK Utility可以直接使用ST-LINK来配置熔丝位：

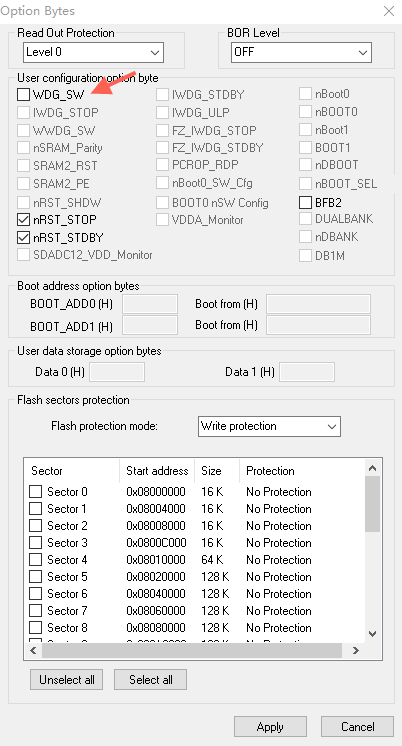

打开以后界面如下：

可以看到WDG_SW位被清零了，这个位如果清零，看门狗上电就会由硬件使能，且关不掉，而另一块板子，这个配置位是置1的。我这里把WDG_SW位勾选上，然后写入，无限自动重启问题就解决了。看来盗版jlink确实容易用出问题来，能用正版还是尽量用正版吧。
